快速入门教程

本教程旨在引导新用户（项目管理员或现场工程师）完成系统从零到首次成功监测的完整流程。

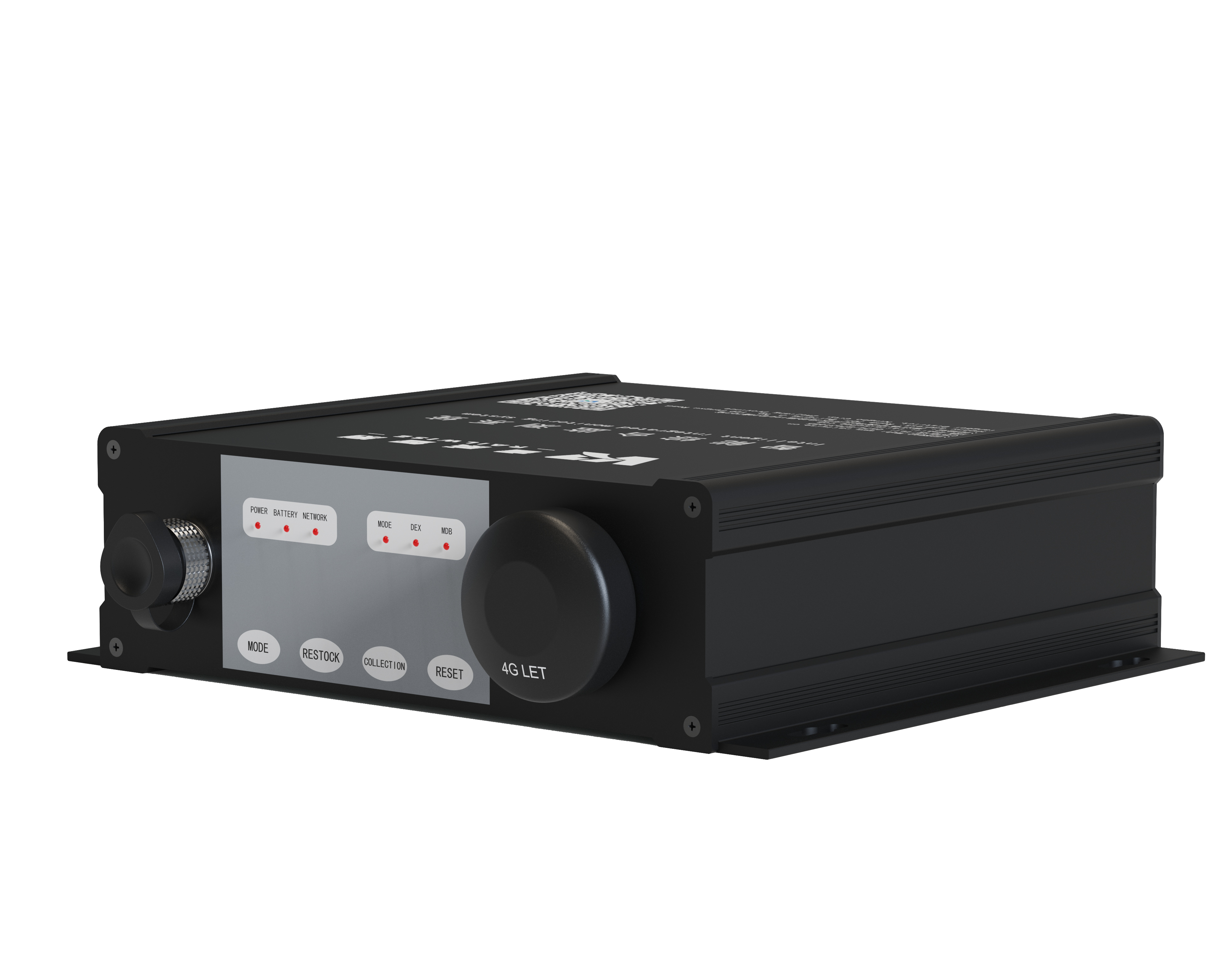

1.1 设备开箱和检查

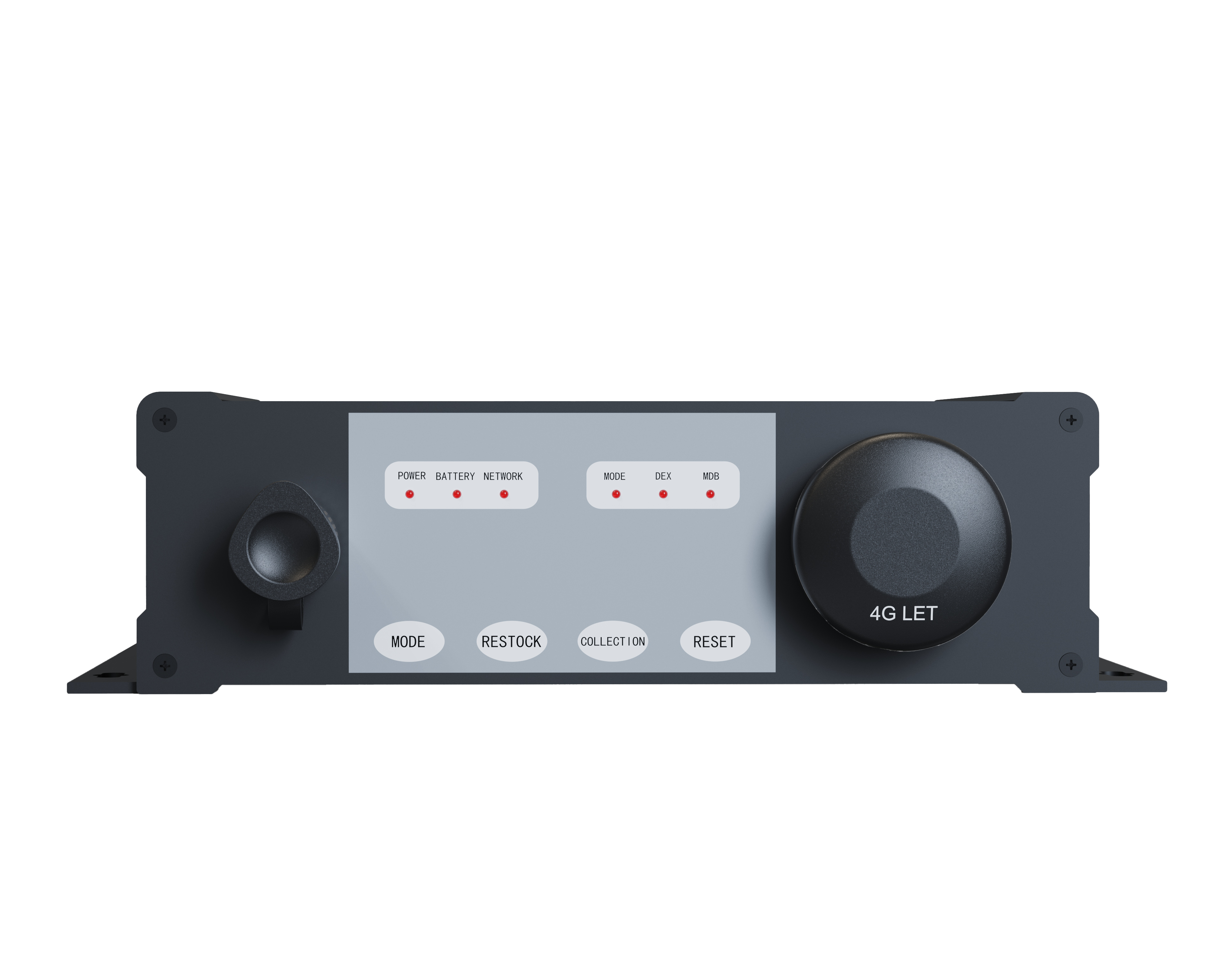

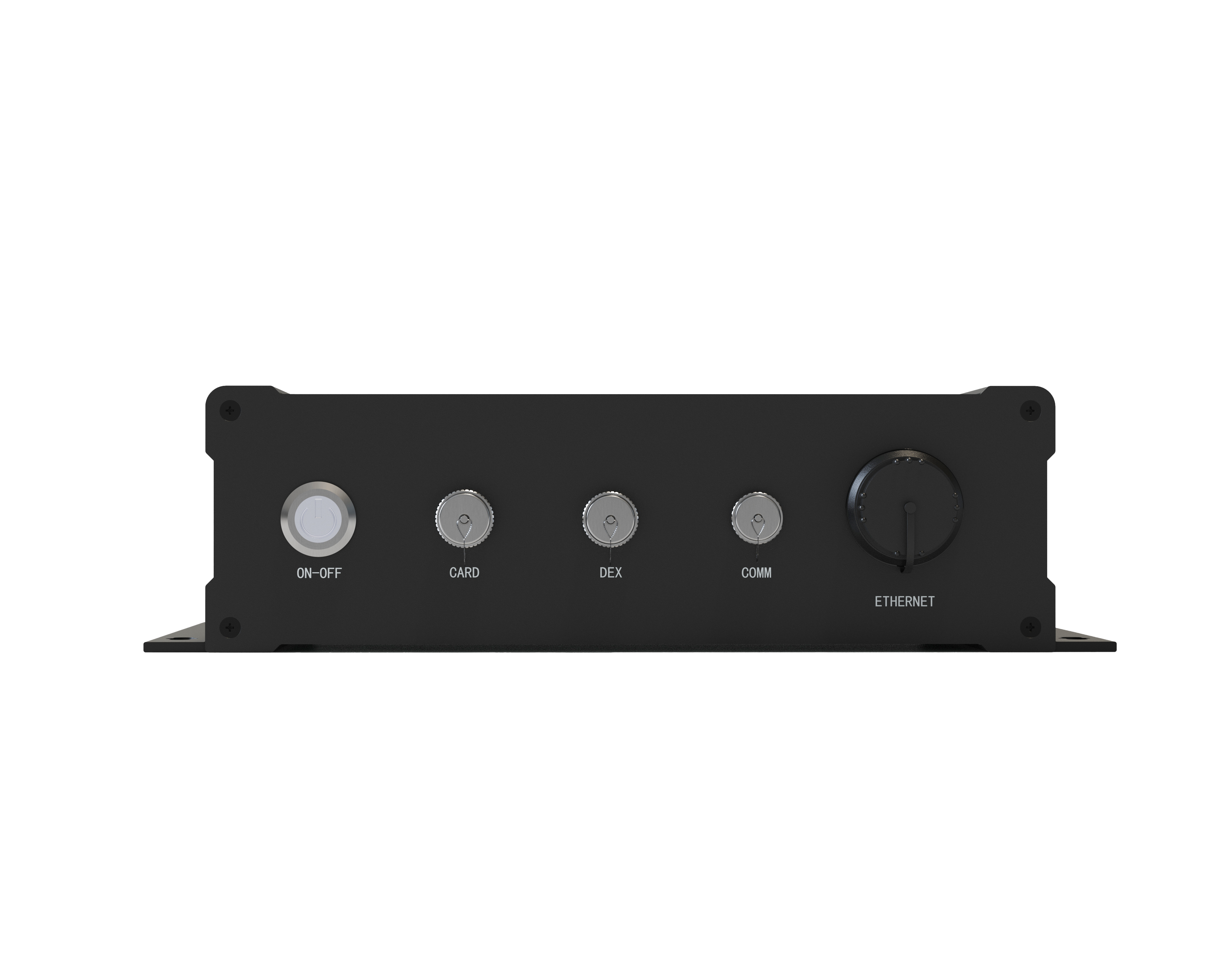

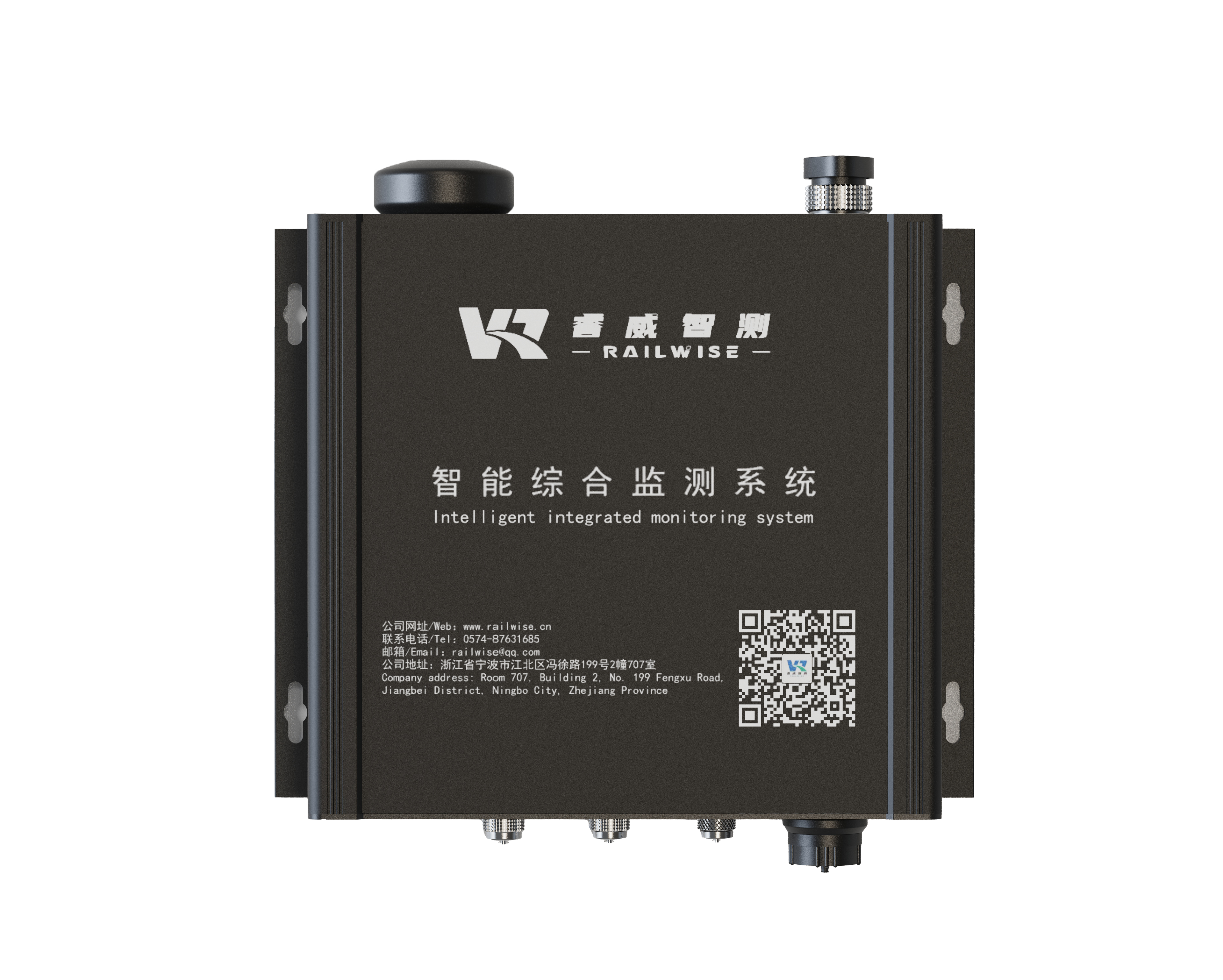

采集器正面	采集器顶面	采集器底面

采集器开箱即用，依次插入物联网卡、通过专用线缆接入全站仪、插入并连接电源后即可开始工作，工程现场还需其他硬件（包括全站仪、电源、网络设备）的现场物理安装和连接。

1.2 软件安装和配置（Web端）

系统架构说明

系统采用B/S架构（Browser/Server），用户无需在本地计算机上“安装”任何客户端软件；所有操作均通过网页浏览器完成。本节“安装与配置”特指在Web端的首次登录和项目初始配置。

步骤1：系统登录

1. 打开标准网页浏览器。

2. 在地址栏输入：http://114.55.38.123:10189/Login/Login.aspx

3. 输入管理员分配的“用户名”、“密码”和“验证码”以登录系统。

步骤2：项目创建与切换

1. 项目切换：成功登录后，系统会显示当前项目。用户可通过点击页面右上角的用户名，在下拉菜单中选择“我的项目”，进入项目浏览和切换页面。

2. 项目创建：要配置一个新项目，必须首先创建。

   1. 在顶部主菜单点击“系统设置”，然后进入左侧的“项目信息”菜单。

   2. 点击“创建”按钮，填写项目信息。

3. 关键配置项：创建项目时，必须定义以下核心参数：

   1. 项目类型：这是系统的核心功能选择。

      1. 测站平差：仅根据原始数据生成报表、成果计算及单次平差功能。

      2. 变形监测：包含平差功能，并额外提供多期监测数据的比较和分析。

      3. 测站平差+变形监测：包含上述所有功能。

   2. 经纬度(B、L)：设置项目位置，单位为 d.mmss(度.分秒)，用于地图定位。

   3. 高程反向：一个关键的显示逻辑设置。

      1. 选择“否”：高程变化量“+”表示监测点沉降，“-”表示抬升。

      2. 选择“是”：高程变化量“+”表示监测点抬升，“-”表示沉降。

   4. 移动平均线：选择“是”，则系统会采用最近“平均小时数”内的数据均值作为最终成果，用于数据平滑处理。

1.3 设备连接和激活（采集器配置）

系统通过“采集器”硬件设备来控制全站仪并回传数据。“设备连接”的本质是在Web软件中注册此采集器，并“激活”（即下发配置）它。

步骤1：添加采集器

1. 在顶部主菜单进入“监测配置”，选择“采集器配置”。

2. 点击“添加”按钮。

3. 在“采集器类型”中选择“二合一数据采集器”。

4. （关键）在“标识”字段中，输入采集器硬件面板上的唯一序列号（IMEI）。此标识必须严格一致。

步骤2：设置采集参数

此步骤用于建立软件、采集器和全站仪之间的通信链路。

1. 在采集器列表中，点击“配置参数”。

2. 全站仪端口：配置采集器连接全站仪的物理端口。

   1. CARD 端口：黑色6孔线，可直接为全站仪供电。

   2. DEX 端口：白色6孔线，不能直接供电。

3. 全站仪类型：必须正确选择所连接的全站仪型号。系统支持的类型包括“索佳”、“徕卡1800”、“徕卡1200”、“徕卡TS15”、“徕卡TS16”、“徕卡TS30/50/60”等。

4. APP名字：默认设置为 recvdatas。

步骤3：下发配置（激活）

这是一个隐藏但至关重要的步骤。在系统中对采集器、测站、测点或周期的任何更改，在执行“下发”操作前均不会生效。

1. 完成所有参数配置后，返回“采集器配置”页面。

2. 找到对应的采集器，点击操作列中的“下发设备参数”。

3. 观察“下发状态”列。当状态显示为“成功”时，表示采集器已接收最新配置并被激活。

1.4 基本监测功能使用（测点与测站配置）

激活采集器后，需要配置详细的测量任务。

步骤1：配置监测点

1. 在顶部主菜单进入“监测配置”，选择“监测点配置”。

2. 录入方式：

   1. 手动：通过“添加”按钮逐个录入监测点。

   2. 批量：通过“导入”按钮，下载Excel模板，填写完成后批量导入。

3. 点类型：必须将点定义为“监测点”或“基准点”。

4. （关键）设置初始值：

   1. 这是计算“累计变化量”的前提。必须为每个监测点录入“初始值”（坐标 X, Y, Z）。

   2. 点击监测点操作列中的“初始值”按钮进入录入页面。

   3. 一个点可以有多个初始值（例如，在点位被破坏后重新设置），系统会根据时间自动选用最新的初始值。

步骤2：配置测站

1. 在顶部主菜单进入“监测配置”，选择“测站配置”。

2. 创建测站：点击“添加”，输入测站名称（可从监测点中选取），并选择该测站关联的采集器。

3. （关键）分配测点：

   1. 点击测站操作列中的“分配测点”按钮。

   2. 将已录入的监测点（包括基准点）添加到本测站。

   3. 修改每个点的“观测顺序”数字，以设定全站仪的测量顺序。

   4. 更改顺序后，必须选中需要更改的点，并按“保存选中项”。

步骤3：设置测量周期（启动自动化）

1. 在“测站配置”页面，点击测站操作列中的“周期”按钮。

2. 经典周期：按固定的时间间隔循环测量。例如，设置周期为 60（分钟），系统将每小时自动测量一次。

3. 特殊周期：设置在每天、每周（如周三）或每月的固定时刻进行测量。

4. 设置完成后，系统将自动按此周期启动自动化监测。（注意：配置更改后，可能需要返回采集器页面执行“下发设备参数”）。

1.5 数据查看和导出

当系统按周期完成至少一次测量后，可查看数据。

步骤1：查看数据（数据查询）

1. 在顶部主菜单进入“数据查询”，选择“监测数据查询”。

2. 变形曲线图：选择点组、测点和时间范围，查询多个测点的历时变形曲线。

3. 测点监测坐标：查询指定时间范围内的历史坐标原始数据。

4. 测点变形值：查询系统计算后的变形量（即“测量坐标”减去“初始值”）。

5. 收敛数据查询：如果配置了收敛断面，可在此查看弦长及变化量。

步骤2：查看平差数据

1. 在顶部主菜单进入“数据查询”，选择“平差与测站数据” -> “变形监测平差数据”。

2. 查看报告：查看每次测量周期的详细平差报告。

3. 网形图：查看平差网的拓扑结构图。

步骤3：下载报表

1. 在顶部主菜单进入“报表下载”。

2. 该模块主要用于下载“测点变形值记录表”。

步骤4：查看可视化点位图

1. 在顶部主菜单进入“监测点位图”。

2. 监测点位图：如果已配置背景图和坐标系，可在此查看点位在图上的分布及变形值（通过颜色显示）。

3. 某时刻变形值：查询任一指定时刻所有监测点的坐标和变形值信息。
